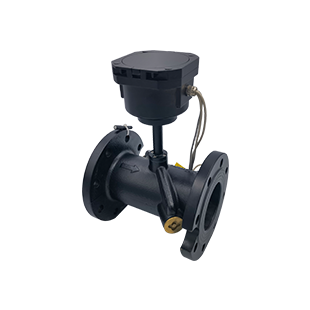

超声波热量表管网表
  • 产品功能
  • 产品参数
  • 产品尺寸
  • 安装示意图
功能特点：
  • 采用超声测量技术，无机械转动部件，不易损坏，抗干扰能力强，管道压损小，使用寿命长。

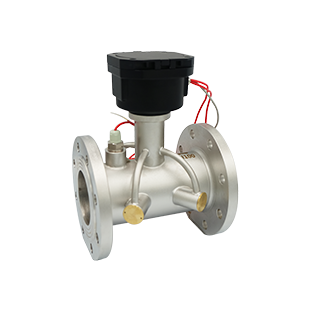

  • 基表材质铸铁和不锈钢可选。单声道、双声道可选。
  • 管段采用直通式设计，无阻流部件，低始动流量，高准确度。
  • 采用微功耗技术，一节电池可使用九年。
  • 采用IP68防护设计，有效防止热蒸汽、冷凝水对仪表的影响，可长期浸水运行，适用于各种恶劣现场环境；
  • 显示功能：显示累积流量、累积热量、累积冷量、瞬时流速、进回水温度、温差、上电时间、报警时间、运行时间等；
  • 通讯方式：支持光学接口、MBus、RS485接口，可对接采集器、集中器、物联网抄表终端，实现远程抄表，便于用户集中控制管理。
产品参数：

项目

性能参数

项目

性能参数

公称口径

DN50~DN200

准确度等级

2级

流量分辨率

0.1 m³

温度范围

（4~95）℃

热量分辨率

1kwh

温差范围

3K~70K

温度分辨率

0.01℃

压力损失

＜25kPa

最大允许工作压力

1.6MPa

电池寿命

9年

环境温度

C类（-25～+55）℃

显示位数

8位

电源电压

DC 3.6V（1节内置锂电池）

通讯接口

MBUS、RS485可选
产品尺寸：

公称直径

长

宽

高

50

200

165

330

65

200

215

345

80

225

230

360

100

250

270

385

125

250

300

410

150

300

320

460

200

350

400

570

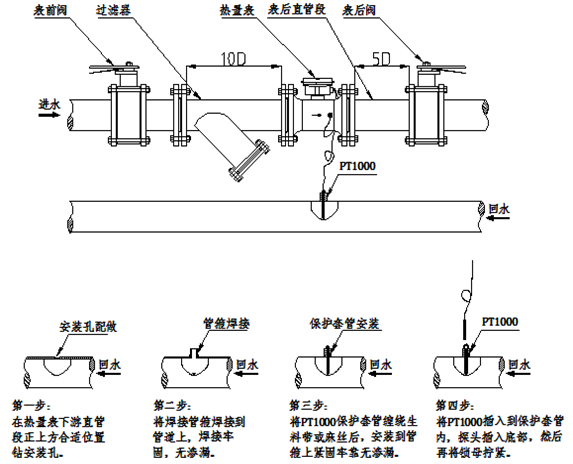

安装示意图：
