时差法明渠流量计
  • 产品功能
  • 产品参数
  • 安装示意图
功能特点:
  • 多层次结构:本测流系统采用1∽6层结构,通过测量不同水深的层流速,并多次取值,通过数据建模方式用数学的方法求得平均流速,具有极高的准确性。
  • 嵌入式结构:多层流速仪和水位计均以嵌入式的安装在渠道两侧,不阻水、减少水草、漂浮物等附着,大大减少了维护工作量。
  • 由于本测流系统采用多层传感器结构,运行一段时间后可建立层流速分布模型,即:即使只有一层传感器仍能正常工作,本系统设备依旧可以高效的工作。
  • 防护等级:水下工作设备均采用IP68防护。
  • 可修正:随着时间的推移,渠道结构的变化,可通过人工率定方式,在一体化积算仪中输入率定参数,可进一步校正本系统的精准度。
产品参数:

超声波换能器及采集积算仪:



项目 参数
测量声道 1∽6声道(根据用户需求)
测量渠宽 0.4∽10m
测量分辨力 1cm/s(瞬时流速)、0.1m3/s(瞬时流量)
测量误差 ±3.0%(现场标定后)
流速范围 0.01m/s--5m/s
渠深范围 0.2-5m
工作温度 0-50℃
供电电压 DC12V,电流不大于500mA
数据显示 LCD四行中文液晶显示
显示内容 瞬时流量、累积流量、瞬时流速、液位等
防护等级 IP68,采集仪防护等级IP65
输出接口 RS485,MODBUS协议



水位传感器:

除下表所列水位传感器外,用户也可根据实际需要自行选取其它形式的水位计,但需传感器接口及协议与下表所列相同即可



传感器型式

量程(m)

分辨率

误差

电源

接口

磁致伸缩

0∽2

0.1mm

±(1mm+0.1%FS)

12V

RS485

浮子水位计

0∽10

1mm

±(1mm+0.1%FS

12V

RS485

电子水尺

0∽5

5mm

5mm

12V

RS485

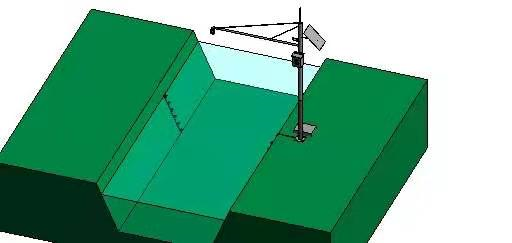

安装示意图:
